一、产品主要结构和工作原理

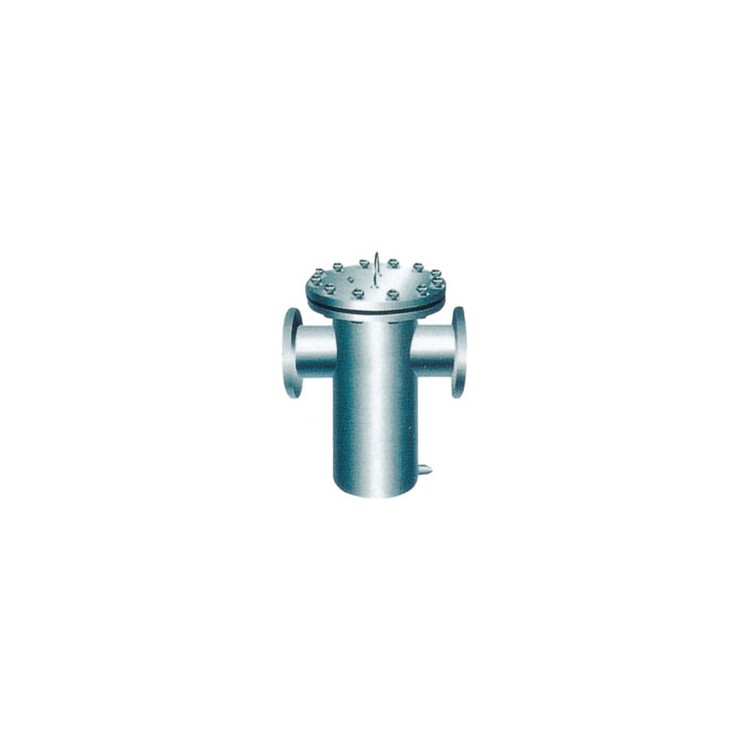

篮式过滤器主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成，当流体通过主管进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，取出滤篮。清洗后重新装入即可。因此，使用维护极为方便。

二、产品型号表示方法

三、过滤器规格及尺寸

整体铸造螺纹连接式(SRYZⅠ型）、承插焊连接式（SRYZⅡ型）见图1、表1（DN15～50，PN≤4.0MPa)

整体铸造法兰连接式（SRYZⅢ型）见图2、表2（DN15～250，PN≤5.0MPa)

整体铸造异径法兰连接式（SRYZ ⅢD型）、异径对焊连接式（SRYZⅣD型）见图3、4，表3

整体铸造异径法兰连接式（SRYZ ⅢD型）、异径对焊连接式（SRYZⅣD型）见图3、4，表3

焊制法兰连接(SRYⅠ、SRYⅡ型)见图7、8，表5(DN15～400、PN≤5.0MPa）

带夹套焊制法兰连接式(SRYF型）见图9、表6（DN20～200，PN≤5.0MPa)

焊接异径法兰连接式

(SRYDⅠa，SRYDⅠb，SRYDⅠc型）见图10、图11、图12，表7（PN≤10.0MPa)

三通对焊（SRTⅣ型）、异径三通对焊(SRTⅣD型）连接式见图17、18，表9（DN50～400，PN≤10.0MPa)

三通加长型对焊连接式(SRTⅣL型）见图19、表10(DN50～400，PN≤10.0MPa）

三通法兰连接式(SRTⅣT型）见图20、表11(DN50～400，PN≤10.0MPa)

直通对焊（SRTⅤ型）、直通法兰(SRTⅤT型）连接式见图21、22，表12（DN50～400，PN≤10.0MPa)

直流T型(SRTⅥ型）、直流T型加长(SRTⅥL型）对焊连接式见图23、24，表13(DN50～400，PN≤10.0MPa)

直流 T型（SRTⅥT型、直流T型加长(SRTⅥT L型）法兰连接式见图25、26，表14(DN50～400，PN≤10.0)

SRZ型临时过滤器

(1)锥形临时过滤器(SRZⅠ、SRZⅡ型）见图27、图28，表15（DN25～600，PN≤5.0MPa)

(2)平底临时过滤器(SRZⅢ型）见图29，表15(DN25～600，PN≤5.0MPa)

气体过滤器(SQ) 见图30，表16
