全渠宽箱式电磁明渠流量计

（国家专利产品：202023013410.x）

一、产品简介

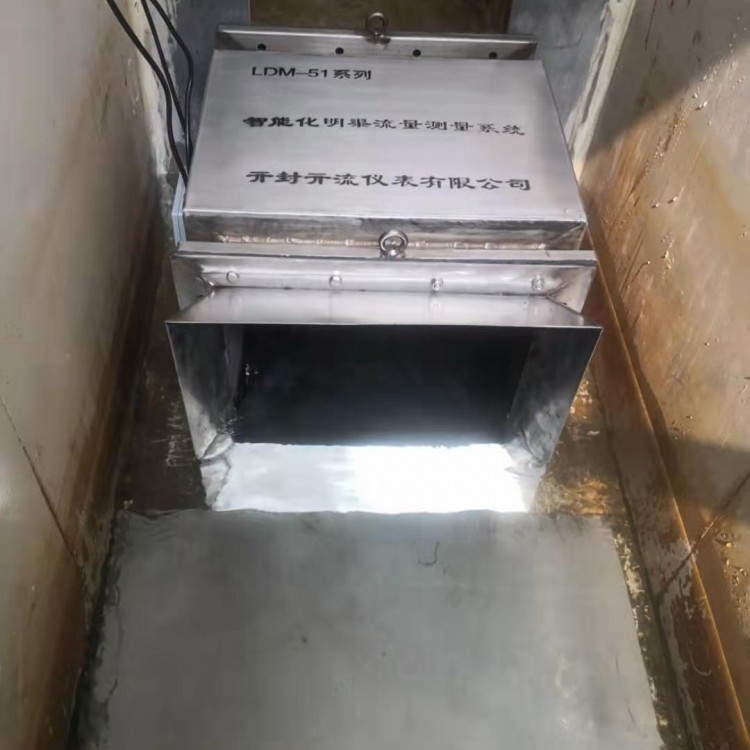

LDM-51 智能化明渠流量测量系统——全渠宽箱式电磁明渠流量计是一款能直接测量过流断面平均流速的智能型明渠流量计。

全渠宽箱式电磁明渠流量测量系统运用流速-面积法测量原理为基本测量方式。

 该系统的工作原理是通过在过流断面上铺设全渠宽励磁系统产生垂直全渠宽磁场，测量水流动时切割磁场产生的电势差即是过水断面所有质点的电位的集合。所以测量的流速是断面的流速平均值，即测量断面的平均流速。断面平均流速乘以断面的面积即可得到渠道的即时流量。断面的面积是水位的函数，可利用不同原理形式的液位计测量断面的水位。液位计一般由超声、压力、浮球等等。

该系统与目前其他流量仪表测量方法相比，该系统是直接得到面平均流速的，后者得到的是线平均流速或者点平均流速。综合比较起来，该系统的测量准确度较高。

 该系统提供不同环境下流量测量的解决方案，可以运行在一些恶劣环境下，包括规则和不规则渠道开放式、封闭式的断面流量、流速的测量。

二、功能特点

测量系统可以测量液位、平均流速和累积流量；

合理的数学模型加上工艺技术多对电极自动跟踪测量，可以精准测量不同形式的断面流速；

测量范围广(0.01-10m/s)；

双向流量测量;

测量不受水中漂浮物、泥沙含量、水位变化、温度的影响；

流速传感器安装方便、对水流不产生阻力。标准断面不需要改造即可直接安装，安装施工难度小、费用低;

仪表显示功能：可同时显示水位、断面平均流速、断面瞬时流量、累计流量等;

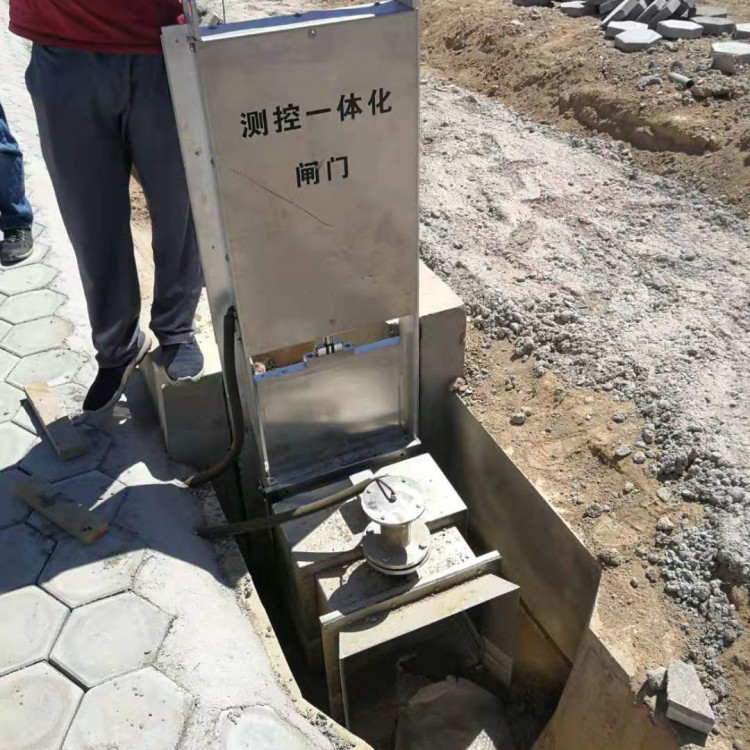

配套闸门使用可实现精准的测控一体化，可测量闸前及闸后水位、闸门开启度等；

具有数据保存功能，可在长期断电的情况下保存设置参数和流量值;

仪表具有标准的modbus(RTU)输出的485接口、双路模拟量输入接口配套使用；

三、技术参数

四、型号规格

使用注意事项

1、安装位置要尽量选择在渠道或河道比较平直的地段，选择仪表规格接近渠道宽度。

2、智能化明渠流量测量系统的所有连接线要尽量短，尽量避开动力线，做好连接线的防水、防潮、防断、屏蔽处理，保证接线的正确无误。

3、配合闸控安装选择匹配口径的流量仪表。
