一、潜水电磁流量计概述

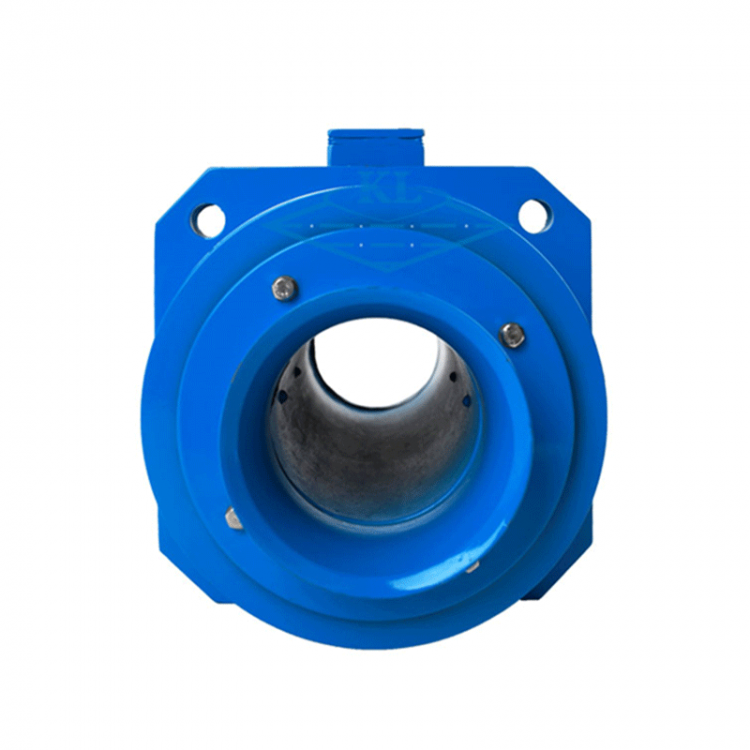

MGG型潜水电磁流量计由MGG型潜水电磁流量传感器和MGG型潜水电磁流量转换器配套组成，用于连续测量明渠、暗渠或管道中各种导电液体的体积流量。

MGG型潜水电磁流量计已广泛用于城镇给排水、工业废水排放、污水处理、农田灌溉、水政水资源等部门的流量测量。

二、潜水电磁流量计特点

MGG型潜水电磁流量计适用于明渠、暗渠、河道测量，适用于圆形、矩形、梯形和其它形状的渠道测量，不受河水上涨、潮汐、下游水位变化的影响。

采用仿真传感器(分流模型)可扩大流量测量范围

三、潜水电磁流量计主要技术指标

•公称通径：DN50、DN100、DN200、DN400、DN600、DN800、DN1000

•准确度：±0.5%;±1.0%(与仿真传感器合用时)

•测量范围(流速)：0-1m/s至0-10m/s

•被测介质电导率：大于20μs/cm

•大潜水深度：10m

•电极材料：316L、含钼不锈钢OCr18Ni12Mo2Ti、钛Ti、哈氏合金C、特殊

•被测介质温度范围：O℃至+40℃

•传感器输出信号：0-0.2mVp-p至0-2mVp-p

•输出信号：0-10mA·DC和0-10KHz、

•4-20mA·DC和0-10KHz

•数字通讯：RS485、RS232、HRAT

•无线数据远传：GPRS、GSM

四、潜水电磁流量计安装位置的选择

五、潜水电磁流量计选用和应用示例

订货时必须根据被测量对象和测量条件，正确选择合适的传感器，并请注意以下几点：

①、流量计的满刻度流量应不低于被测流体的大流量，并使常用流量超过量程的50%，以获得较高的测量精度。

②、电极材料应根据被测介质的腐蚀情况选择合适的电极。

③、传感器公称通径按以下规定选择：

1)、首先根据被测渠道的大流量按①算式算出传感器内大的平均流速：

Vm=353.7×(QM/D)

①式中：Vm-----------大流量时通过传感器的流速(m/s)

Qm----------被测渠道的大流量值(m3/h)

D-----------传感器的公称通径(mm)

2)、然后按②式求出水头损失h

h=(V2×M)/2g

②式中：h-水头损失(m)

g-重力加速度(g=9.81m/平方米)

如：计算出的h>0.3m，可增大传感器公称通径或增添仿真传感器。

④、与仿真传感器并用，测量大流量为了避免水位差过大，可以用仿真传感器来分流。MGG/KL型潜水电磁流量计仿真传感器的外形尺寸和安装尺寸一致。当一台传感器和一个或几个仿真传感器并用时，实际流量为一台传感器测量的流量值乘上倍数，如下简图(仿真传感器个数加1)

例如:一台传感器和一台仿真传感器并用，渠道实际流量为传感器指示流量乘以2，依次类推，用这种方法可节约仪表费用。当传感器和仿真传感器并用时其测量准确度为±2.0%。

六.潜水电磁流量计现场图片

1.公司杨总陪同视察流量计安装现场

2.城市景观河安装现场
