Max5轴水刀切割头—3D水刀切割

3D水刀切割头技术参数

● 斜面轴 (A)：±45°
● 旋转轴（C）：±540°
● 控制精度：±0.01mm
● 角度精度：0.01°

Max 5轴水刀切割头在标准三轴（x轴Y轴Z轴）基础上增加了a轴（绕x轴旋转）和c轴（绕z轴旋转） ，可实现大角度偏转。采用高科技的技术和意大利ECS控制系统，可产生0-±45°或更大的倾斜切割，大旋转角度可达±540°。因此，可以达到3d水刀切割的效果。

凭借Max5系列5轴水刀切割系统YC WATER JET已广泛应用于高精度要求的切割行业，如切割圆锥、弧形叶轮、齿轮等工件。

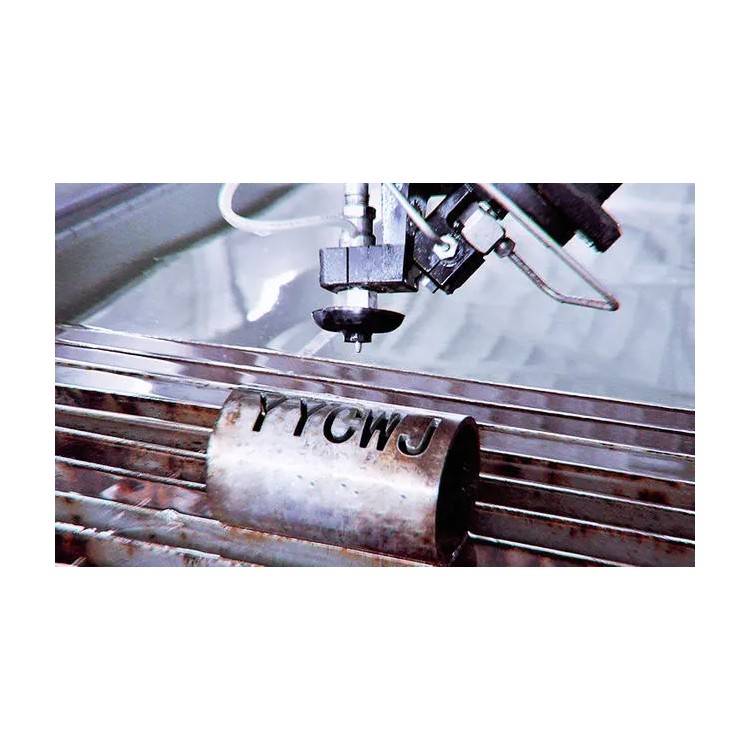

切割头细节

切割平台细节

S 系列

结构：
● 它卫生可靠。全封闭玻璃切割空间，干净无尘。我们可以清楚地观看切割过程。
● 开窗即关，安全又智能。
● SS收集槽可浓缩切割后的残渣和废水。
● 移动式清洁窗操作简单方便。


传输：
● 采用交流伺服系统，精度更高。
● 直线导轨和滚珠丝杠模块经久耐用。
● 有效切割尺寸： 1000mm*1000mm*200mm
● 大切割速度： 15m/min

切割样品
